Was ist das analoge Front-End (AFE) des BMS?

Was ist das analoge Front-End des BMS

Ein Batteriemanagementsystem (BMS) ist eine wichtige Komponente moderner Batterien und ermöglicht einen sicheren und zuverlässigen Betrieb. Das BMS ist für die Überwachung, Steuerung und den Schutz der Batterie verantwortlich und nutzt hierfür eine Kombination aus Hard- und Software. Eine der wichtigsten Hardwarekomponenten des BMS ist die Analoges Frontend (AFE) , das für die Umwandlung analoger Signale der Batterie in digitale Signale zuständig ist, die vom Mikrocontroller des BMS verarbeitet werden können.

In diesem Blogbeitrag untersuchen wir, was das analoge Front-End des BMS ist und wie es funktioniert.

Was ist das analoge Front-End (AFE) des BMS?

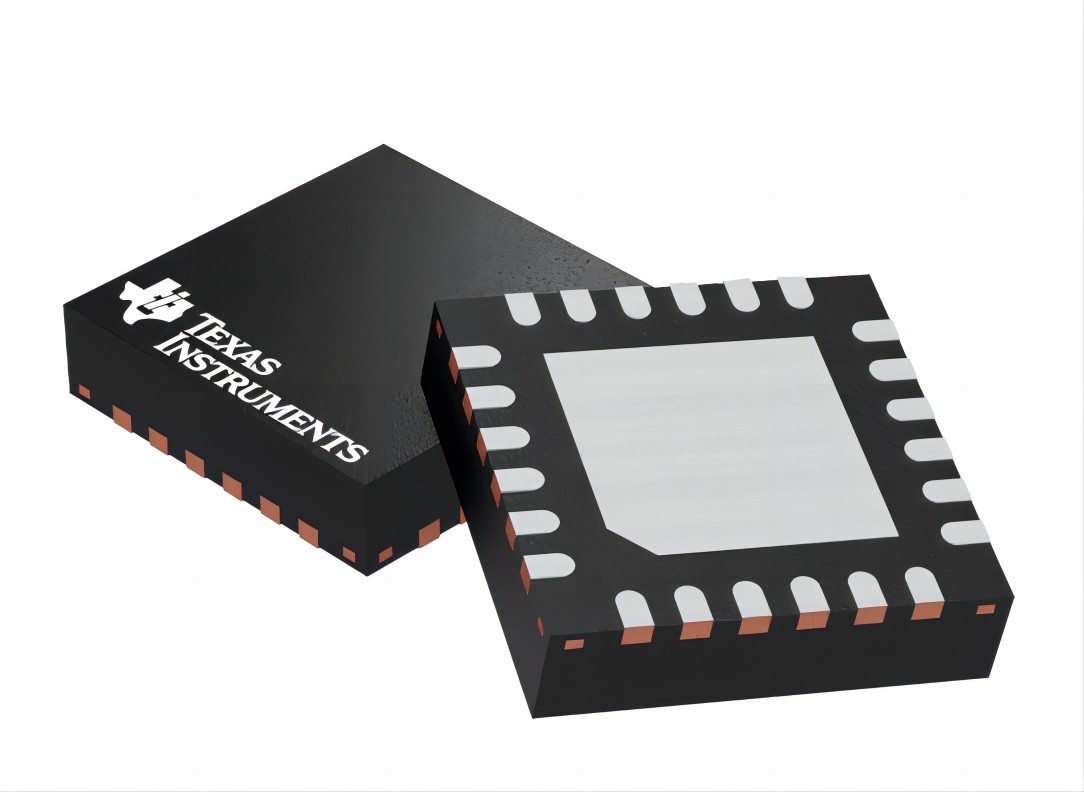

Das Analog Front-End (AFE) ist die erste Stufe des BMS, die mit den Batteriezellen interagiert. Es fungiert als Schnittstelle zwischen den Batteriezellen und dem Mikrocontroller des BMS. Die Hauptfunktion des AFE besteht darin, die analogen Signale der Batteriezellen in digitale Signale umzuwandeln, die vom Mikrocontroller verarbeitet werden können. Das AFE isoliert und schützt den Mikrocontroller außerdem vor den von den Batteriezellen erzeugten Hochspannungssignalen.

Das AFE besteht typischerweise aus mehreren Komponenten, darunter Spannungs- und Strommesskreise, Temperatursensoren und Signalaufbereitungskreise. Jede dieser Komponenten spielt eine entscheidende Rolle bei der genauen Messung und Überwachung der Parameter der Batteriezellen.

Spannungsmessschaltung

Die Spannungsmessschaltung ist eine der wesentlichen Komponenten des AFE. Sie misst die Spannung jeder einzelnen Batteriezelle. Die Spannungsmessschaltung besteht typischerweise aus einer Spannungsteilerschaltung und einer Verstärkerschaltung. Die Spannungsteilerschaltung teilt das von der Batteriezelle erzeugte Hochspannungssignal in eine niedrigere Spannung auf, die vom Mikrocontroller gemessen werden kann. Die Verstärkerschaltung verstärkt das Spannungssignal und entfernt Rauschen und Störungen.

Strommessschaltung

Die Strommessschaltung ist eine weitere wichtige Komponente des AFE. Sie misst den in die Batteriezelle fließenden Strom. Sie besteht typischerweise aus einem Shunt-Widerstand und einer Verstärkerschaltung. Der Shunt-Widerstand ist in Reihe mit der Batteriezelle geschaltet, und der Spannungsabfall über dem Widerstand wird gemessen. Die Verstärkerschaltung verstärkt das Spannungssignal und eliminiert Rauschen und Störungen.

Temperatursensor

Der Temperatursensor ist ein wesentlicher Bestandteil des AFE. Er misst die Temperatur jeder einzelnen Batteriezelle. Der Temperatursensor besteht typischerweise aus einem Thermistor oder einem integrierten Temperatursensor-Schaltkreis. Der Temperatursensor wandelt die Temperatur der Zelle in ein elektrisches Signal um, das vom Mikrocontroller gemessen werden kann.

Signalaufbereitungsschaltung

Die Signalaufbereitungsschaltung ist für die Aufbereitung der Signale der Spannungs- und Strommesskreise sowie des Temperatursensors zuständig. Sie besteht typischerweise aus einem Analog-Digital-Wandler (ADC), der die analogen Signale in digitale Signale umwandelt, die vom Mikrocontroller verarbeitet werden können. Die Signalaufbereitungsschaltung isoliert und schützt den Mikrocontroller außerdem vor den von den Batteriezellen erzeugten Hochspannungssignalen.

Zusammenfassend lässt sich sagen, dass das Analog Front-End (AFE) eine wesentliche Komponente des Batteriemanagementsystems (BMS) ist. Das AFE ist für die Messung und Überwachung der Parameter der Batteriezellen, einschließlich Spannung, Stromstärke und Temperatur, verantwortlich. Das AFE wandelt die analogen Signale der Batteriezellen in digitale Signale um, die vom Mikrocontroller verarbeitet werden können. Das AFE isoliert und schützt den Mikrocontroller außerdem vor den von den Batteriezellen erzeugten Hochspannungssignalen. Ein gut konzipiertes AFE ist entscheidend für den sicheren und zuverlässigen Betrieb der Batterie und ein wichtiger Aspekt für jeden, der ein BMS entwickelt oder nutzt.
